TCP-KP-I8O8P型网络继电器是泥人科技推出的物联网远程控制设备。用户可通过直连、局域网、互联网等多种方式控制继电器和采集数据。设备支持8路继电器输出和10路隔离输入，继电器支持实时控制、延时控制、循环定时控制和自定义日期定时控制，输入接口状态支持被动上传和主动定时上传。设备还有1路RS485接口，可用于485数据收发或485设备远程控制。

TCP-KP-I8O8P采用工业级设计方案，搭载32位ARM处理器和10/100M以太网网络芯片，速度快，运算能力强，稳定性高，抗干扰能力强。模块体积小巧，设计合理，用户可轻松嵌入自己的产品中。

网络参数设置、继电器控制和读取输入接口状态均通过AT指令控制,指令以ACSII发送、以回车结束，例如：

1、控制继电器1实时吸合->控制器发：AT+STACH1=1 设备回复：OK

2、控制继电器1实时断开->控制器发：AT+STACH1=0 设备回复：OK

7、控制继电器1吸合，延时10秒断开->控制器发：AT+STACH1=1,10 设备回复：OK

8、控制继电器1断开，延时10秒吸合->控制器发：AT+STACH1=0,10 设备回复：OK

13、读取继电器1状态->控制器发：AT+STACH1=? 设备回复：+STACH1=1,10(吸合状态，10秒断开)

14、读输入接口1状态->控制器发：AT+OCCH1=?设备回复：+OCCH1=0(无输入状态)

15、读输入接口1状态->控制器发：AT+OCCH1=?设备回复：+OCCH1=1(有输入状态)

更加详细的AT指令使用说明请看《TCP-KP-C系列网络继电器AT指令手册.PDF》

资料下载：/s/1CVNtJYrdn579VyGLTzvgHQ

功能特点：

l 宽电压5~28V供电

l 8路常开、常闭继电器输出接口

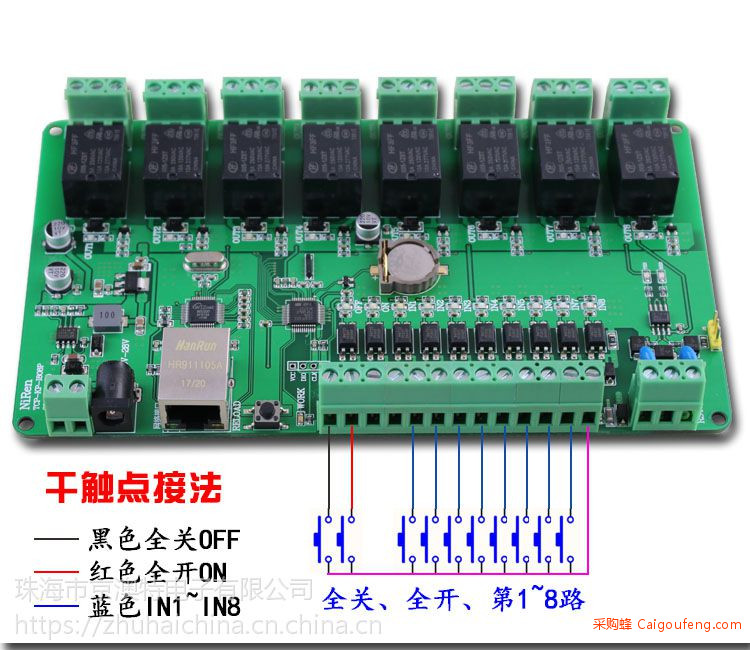

l 10路光电隔离输入接口（其中2路控制继电器全开、全关）

l 1路RS485接口，可与TCP传输数据、可发指令控制继电器

l 输出、输入、RS485接口带LED指示

l 支持输入、输出接口联动，支持一键控制全开、全关

l 带恢复出厂设置按键，设备参数恢复到出厂状态

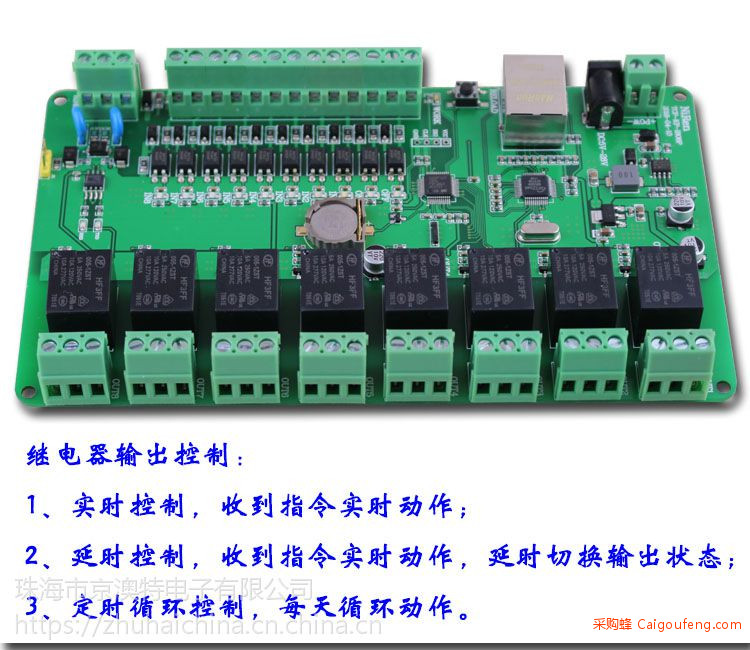

l 继电器状态实时控制，收到指令实时动作

l 继电器状态延时控制，可设置延时时间1~99999秒

l 每路继电器支持10个每天循环定时控制时间点

l 每路继电器支持10个自定义日期定时控制时间点

l 输入接口状态支持被动指令读取和主动定时上传

l 支持TCP_Server、TCP_Client、UDP、UDP_Server四种模式

l TCP_Client模式下支持动态端口和域名解析功能

l 支持TCP、UDP、ICMP、DCHP等协议，可通过DCHP主机(路由器等)自动获取IP

l 可通过工具软件或发指令设置设备参数，设备参数均掉电保存，重新上电无需重新设置

l 通过软件远程升级模块固件，修改程序无需返厂
